အဖြစ်များသော ချို့ယွင်းချက်များနှင့် ပါဝါထောက်ပံ့ရေးပစ္စည်းများ ထိန်းသိမ်းမှု

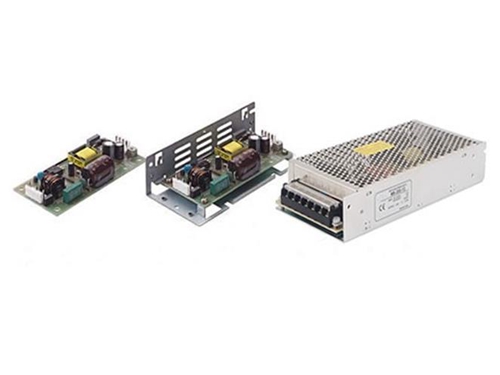

Switching power supply သည် LED display များ၏ အဓိက အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။ ထို့ကြောင့် ကျွန်ုပ်တို့သည် ပါဝါထောက်ပံ့မှု၏ ဘုံချို့ယွင်းချက်များနှင့် ပြုပြင်ထိန်းသိမ်းမှုတို့ကို နားလည်ရန် လိုအပ်ပါသည်။

switchingpower supply ၏ ဘုံအမှားများကို လေ့လာခြင်း။

(၁) ဖျူးက လွင့်နေတယ်။

ယေဘူယျအားဖြင့်၊ ပါဝါထောက်ပံ့မှု၏အတွင်းပိုင်း ဝါယာကြိုးများနှင့်ပတ်သက်သော ပြဿနာကို blownfuse ကဖော်ပြသည်။

a ဝါယာရှော့: လိုင်းဘက်ခြမ်းတွင် ဝါယာရှော့ဖြစ်ကာ ပြတ်တောက်သွားပြီး fuse သည် လျင်မြန်စွာ ကျိုးသွားပါသည်။

ခ.. ဝန်ပိုခြင်း- ဝန်လျှပ်စီးကြောင်းသည် fuse ၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းထက် ကျော်လွန်နေပြီး fuse သည် အပူပေးပြီး အချိန်ကြာမြင့်စွာ မှုတ်ထုတ်သည် (ယေဘုယျအားဖြင့် သတ်မှတ်ထားသော လက်ရှိထက် 1.1 ဆ ရှိပြီး 1 နာရီကြာအောင် လွင့်နေသည်)

c. Pulse- ပတ်လမ်းစတင်သည် သို့မဟုတ် ပါဝါထောက်ပံ့မှု မတည်မငြိမ်ဖြစ်သောအခါ၊ ချက်ချင်းဆိုသလို ကြီးမားသောလျှပ်စီးကြောင်းသည် fuse ကို ချိတ်ဆက်မှုပြတ်တောက်သွားစေသည်။

(2) DC ဗို့အားအထွက် သို့မဟုတ် မတည်ငြိမ်သောဗို့အားအထွက်မရှိပါ။

အကယ်၍ fuse သည် နဂိုအတိုင်းရှိနေပါက၊ load အခြေအနေအောက်တွင် အဆင့်တိုင်းတွင် DC ဗို့အား အထွက်မရှိပါ။ ဤပြဿနာသည် အဓိကအားဖြင့် အောက်ပါအကြောင်းရင်းများကြောင့် ဖြစ်တတ်သည်- ပါဝါထောက်ပံ့မှုတွင် အဖွင့်ပတ်လမ်းနှင့် ဝါယာရှော့များ၊ ဗို့အားလွန်ခြင်းနှင့် လျှပ်စီးကြောင်းကာကွယ်မှုဆားကစ်များ ပျက်ကွက်ခြင်း၊ အရန်လျှပ်စစ်ဓာတ်အား ချို့ယွင်းခြင်း၊ oscillation circuit အလုပ်မလုပ်ခြင်းနှင့် ကြိမ်နှုန်းမြင့် rectifier filter အတွင်းရှိ ရီထရီဒိုင်အိုဒရိတ် circuit breakdown၊ filter capacitors များ ယိုစိမ့်မှု စသည်တို့။



(၃) ပါဝါဝန်အား မကောင်းခြင်း။

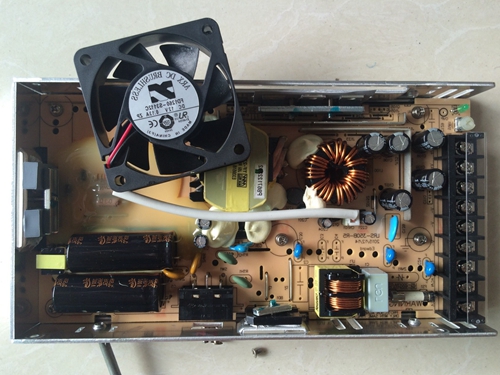

ပါဝါထောက်ပံ့မှု၏ ဝန်အား ညံ့ဖျင်းခြင်းသည် ယေဘုယျအားဖြင့် ခေတ်မမီသော သို့မဟုတ် ကာလကြာရှည် လည်ပတ်နေသော ဓာတ်အားပေးကိရိယာများတွင် ဖြစ်လေ့ရှိသော ချို့ယွင်းချက်ဖြစ်သည်။ အဓိကအကြောင်းအရင်းမှာ အစိတ်အပိုင်းအမျိုးမျိုး၏ အိုမင်းခြင်း၊ switch tube ၏ မတည်မငြိမ်ဖြစ်ခြင်း နှင့် အချိန်မီ အအေးပေးခြင်း မရှိခြင်း တို့ဖြစ်သည်။ Zener diode သည် အပူထုတ်ပေးပြီး ယိုစိမ့်ခြင်းရှိမရှိ၊ rectifier diode ပျက်စီးခြင်း၊ ဗို့အားမြင့် filter capacitor ပျက်စီးခြင်းစသဖြင့် စစ်ဆေးသင့်ပါသည်။

အကြံပြုချက်များ

1. switching power supply တုန်ခါမှုမစတင်သောအခါ၊ switching frequency မှန်ကန်ခြင်းရှိမရှိ၊ protection circuit ကို ပိတ်ဆို့ထားခြင်းရှိမရှိ၊ voltagefeedback circuit နှင့် current feedback circuit များ OK ဟုတ်မဟုတ်၊ switchtube ကွဲသွားခြင်းရှိမရှိ စသည်ဖြင့် စစ်ဆေးရန် လိုအပ်ပါသည်။

2. switching powersupply ၏ ထရန်စဖော်မာသည် အပူတက်လာသည် သို့မဟုတ် ယေဘုယျအားဖြင့် switching frequency မှားယွင်းခြင်းကြောင့်ဖြစ်သည့် "swoosh swipe" အသံကို ထုတ်လွှတ်သည်။

3. switching power supply ၏ outputvoltage ၏ ပါဝါညွှန်ပြချက်သည် လင်းလာပါက၊ ၎င်းသည် ယေဘုယျအားဖြင့် အလယ်တန်းဘက်ရှိ circuit တိုတစ်ခုဖြစ်သည်။
